M618

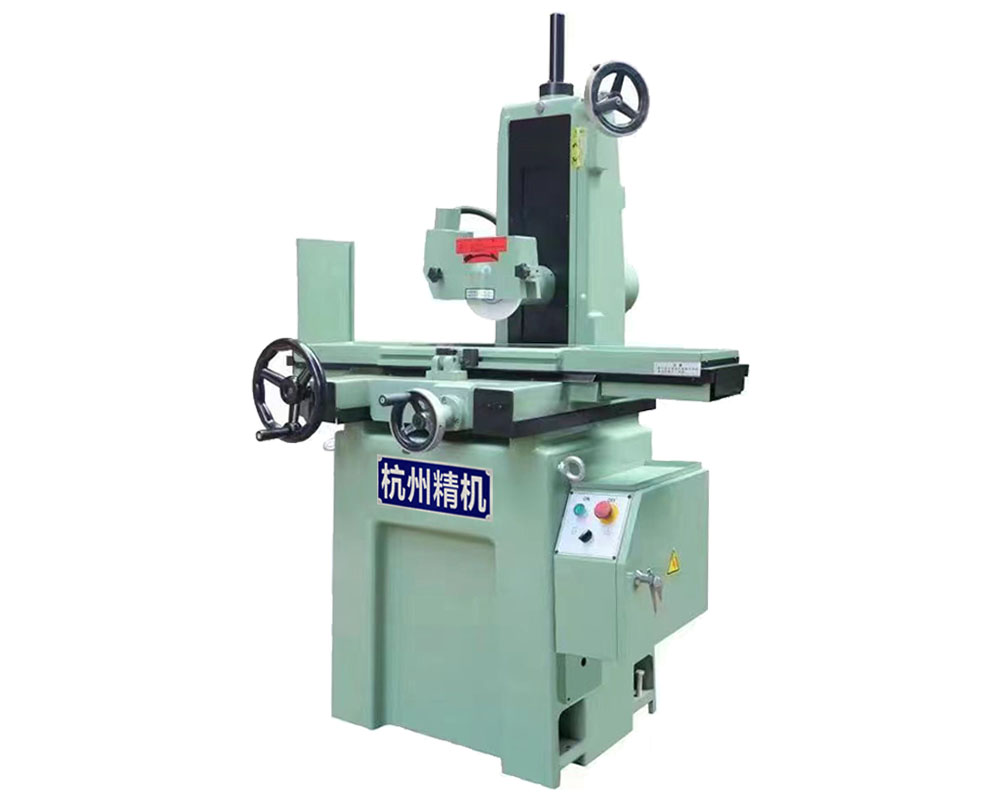

手动精密平面磨床
地址：浙江省杭州市临平经济开发区杭机路3号
电话：0571-88102465 传真：0571-88102466
主要用途
本机床为鞍座型：主要是用砂轮周边磨削钢料、铸铁及有色金属等各种材料。根据工件材料、形状，可采用不同的装夹、定位方法。一般常用吸盘或直接紧固于工作台上进行磨削加工平面、直角面、任意角度、圆柱端面等，亦可用其它夹具夹持磨削。
一、机床电源及使用环境条件
1电源要求：
机床电压： 380V±10% 电源频率： 50∕60 HZ±2%
2 使用环境条件：
相对湿度： 35～90%R／H 环境温度： 0℃ ∽40℃
二、产品描述
2.1机械结构：
1）机床布局为十字滑台鞍座移动式，主运动包括卧式主轴的回转运动，工作台左右纵向运动（X轴），拖板前后横向运动（Y轴），磨头上下垂直运动（Z轴）。
2）机床具有高刚性结构、热变形小、良好抗振、平稳运动的特性；机床各传动部件刚性好、具备进给灵敏度高的特点。
3）X.Y.Z三轴手动，一V一平滑动导轨，通过手工铲刮，达到高等级的精度。
5）机床电子泵润滑系统供油方式，确保机床导轨和丝杠不失油。
2.2 主轴
主轴采用国产精品或台湾品牌，内部配制日本原装NSK高精度轴承，精度能达到0.002mm以内，免加油，免保养。
三、主要技术参数 Main Technical Specification
分类classify |
项目Specification |
单位Unit |
机型Model 618 |
|
工作台 Working Table |
工作台面积(宽×长)working surface of the table(W×L) |
mm |
150×450 |
|
工作台最大行程 (前后×左右) Max.traverse of the table (cross×Long) |
mm |
165×460 |
||
工作台面至主轴中心最大距离Max. distance from table surface to centre of the grinding wheel spindle |
mm |
400 |
||
工作台最大承受重量（含电磁吸盘) Max.load of table（electro magnetic chuck is included） |
kgs |
120 |
||
工作台T型槽Table T-slot |
mm*N |
14×1 |
||
工作台左右液压速度 table longitudinal feed speed hydraulic |
m/min |
/ |
||
前后进给机构 Front and rear feed mechanism |
前后手动进给 Manual Cross feed |
1格Igra |
mm |
0.02 |
1圈lrev |
mm |
5 |
||
前后自动进给Auto cross feed |
mm |
/ |
||
前后快速进给速度cross rapid feed rate |
50HZ |
mm/min |
/ |
|
砂轮 Grinding wheel |
砂轮尺寸Dimension of the wheel(L×W×B) |
mm |
Φ350×40×φ127 |
|
主轴转速spindle speed |
50HZ |
R.P.M |
2800 |
|
上下进给机构 Vertical feed mechanism |
上下手动进给 Manual infeed |
1格Igra |
mm |
0.01 |
1圈lrev |
mm |
2 |
||
自动进给量 Auto infeed |
mm |
/ |
||
上下快速进给速度 Vertical rapid feed rate |
mm/min |
/ |
||
马达 Motors |
主轴马达Spindle motor |
KW |
1.1 |
|
冷却马达Coolant motor |
W |
/ |
||
前后驱动马达 motor for Cross feed |
W |
/ |
||
总功率total power supply required |
KW |
|
||
尺寸 Dimension |
占地面积(长×宽×高）Floor space required(L×W×H） |
mm |
1800×1300×2100 |
|
外形尺寸(长×宽×高）Overall dimensions (L×W×H） |
mm |
1400×11500×1980 |
||
装箱尺寸(长×宽×高）packing size(L×W×H） |
mm |
1610×1360×2300 |
||
重量Weight |
净重/毛重Net weight/Gross weight |
kg |
约about 830/900 |
|
精度Accuracy |
表面粗糙度 Surface Roughness |
Ra |
0.25 |
|
加工面对基面平行度 Parallelism of machining surface to base plane |
μm |
300:0.003 |
||
