HJ-2550AHD

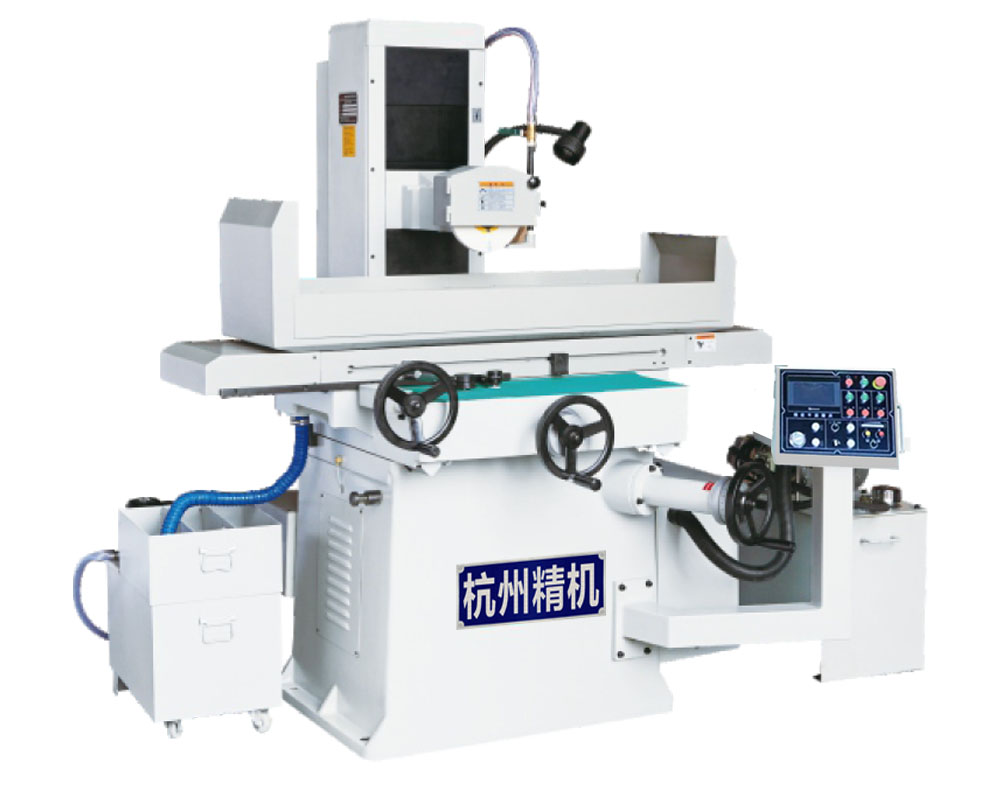

全自动精密平面磨床

地址：浙江省杭州市临平经济开发区杭机路3号

电话：0571-88102465 传真：0571-88102466

主要用途

本机床为鞍座型：主要是用砂轮周边磨削钢料、铸铁及有色金属等各种材料。根据工件材料、形状，可采用不同的装夹、定位方法。一般常用电磁吸盘或直接紧固于工作台上进行磨削加工平面、直角面、任意角度、圆柱端面等，亦可用其它夹具夹持磨削。

一、机床电源及使用环境条件

1电源要求：

机床电压： 380V±10% 电源频率： 50∕60 HZ±2%

2 使用环境条件：

相对湿度： 35～90%R／H 环境温度： 0℃∽40℃

二、产品描述

2.1机械结构：

1）机床为十字滑台鞍座移动式，主运动包括卧式主轴的回转运动，工作台左右纵向运动（X轴），拖板前后横向运动（Y轴），磨头上下垂直运动（Z轴）。

2）机床具有高刚性结构、热变形小、良好抗振、平稳运动的特性；机床各传动部件刚性好、具备进给灵敏度高的特点。

3）X轴采用油缸驱动，油压阀控制（左右速度：2-25m/min）。

4）Y轴用电机驱动，自动走刀，一V一平滑动导轨，通过手工铲刮，达到精密等级的精度。

5）Z轴用电机驱动快速升降。有自动进刀功能。

7）主轴

主轴采用台湾品牌，内部配制日本原装NSK高精度轴承，精度能达到0.002mm以内，免加油，免保养。砂轮线速: 33m/sec.(主轴马达转速:0~1450rpm)

8）润滑

自动间歇循环润滑系统，定点定量供油给各导轨和导螺杆。润滑油箱带压力和液面检测，系统报警提示加油，此系统确保了所有关键部位随时能得到适量的润滑。确保机床导轨和丝杠不会缺油。保证了机床精度的持久性。

9）液压装置

油压箱加装风冷机，加速散发液压油的热量，使油压温度变化最小，对机床的热变形影响最小。

10）机床防护

标配船型防溅板，使工作台内切削液较少的飞溅到工作台外面。

11 自动磨削设置

11.1自动磨削可设置粗磨、精磨、光磨，可直接输入各种磨削方式的进刀量，进刀次数，及光磨次数。

11.2输入总磨削量，粗磨增量，精磨量及精磨增量，无火花行程，砂轮主轴后退距离。循环结束后，工作台停止，可根据操作人员的习惯，将主轴和冷却装置设定为继续或停止运行。

11.3设置多种磨削方式，可储存最后一次磨削循环。

12控制系统

12.1采用日本三菱(Mitsubishi) PLC控制系统稳定可靠，且控制线路少，故障少，易于维护、修改与监测。维修中心遍布全球，售后服务良好。

12.2 LCD触控屏面板设置

LCD触控屏，软键式面板，各项研磨条件设定一目了然，触控屏设置多样磨削方式，操作简单、方便。易学易懂，无需经过专业的培训，其参数以闪存(Flash RAM)方式记忆储存,没有停电遗失数据的问题。可通过控制面板上的按钮设定前后进给；前后进给粗磨、精磨时可设定多种进给增量。

主要技术参数 Main Technical Specification

分类Classify	项目Item		单位Unit	机型Model 2550
工作台 Working Table	工作台面积(宽×长)working surface of the table(W×L)		mm	250×500
	工作台最大行程 (前后×左右) Max.traverse of the table (cross×Long)		mm	280×550
	工作台面至主轴中心最大距离Max. distance from table surface to centre of the grinding wheel spindle		mm	460
	工作台最大承受重量（含电磁吸盘) Max.load of table（electro magnetic chuck is included）		kgs	150
	工作台T型槽Table T-slot		mm*N	14×1
	工作台左右液压速度 table longitudinal feed speed hydraulic		m/min	5～25
前后进给机构 Front and rear feed mechanism	前后手动进给 Manual Cross feed	1格Igra	mm	0.02
		1圈lrev	mm	4
	前后自动进给Auto cross feed		mm	0.1～10
	前后快速进给速度cross rapid feed rate	50HZ	mm/min	790
砂轮 Grinding wheel	砂轮尺寸Dimension of the wheel(L×W×B)		mm	φ200×20×φ31.75
	主轴转速spindle speed	50HZ	R.P.M	2850
上下进给机构 Vertical feed mechanism	上下手动进给 Manual infeed	1格Igra	mm	0.01
		1圈lrev	mm	2
	自动进给量 Auto infeed		mm	0.001-0.1
	上下快速进给速度 Vertical rapid feed rate		mm/min	230
马达 Motors	主轴马达Spindle motor		KW	1.5
	上下进给马达servo motor for vertical feed		KW	0.75
	液压马达Hydraulic motor		KW	0.75
	冷却马达Coolant motor		W	125
	前后驱动马达 motor for Cross feed		W	80
	总功率total power supply required		KW	3.2
尺寸 Dimension	占地面积(长×宽×高）Floor space required(L×W×H）		mm	2300×1950×1800
	外形尺寸(长×宽×高）Overall dimensions (L×W×H）		mm	1900×1950×1800
	装箱尺寸(长×宽×高）packing size(L×W×H）		mm	2000×1700×2100
重量Weight	净重/毛重Net weight/Gross weight		kg	约about 1450/1650
精度Accuracy	表面粗糙度 Surface Roughness		Ra	0.25
	加工面对基面平行度 Parallelism of machining surface to base plane		μm	300:0.003
